多通道LVDS/串行LVDS到10Gb以太网转换器
MDILink数据转换分析工具
SerDes测量数据转换器，适配GMSL、CSI-2、FPDLink等多种接口的传感器，实现无损解耦原始数据和时间戳。接收端软件可将RAW数据转换并存储为AVI、MP4等格式，便于分析和处理。
SerDes测量数据转换器
适配GMSL、CSI-2、FPDLink等多种接口的传感器
无损解耦原始数据
10Gbit 以太网的转换以及 TAP 模式下原始数据流的透明解耦
无损时间戳
触发功能的相机的精确时间同步
产品亮点
高性能嵌入式系统
时间同步
可拓展性和适应性
产品类别
关于GMSL
♦GMSL2接口以其高图像质量、高数据传输速度和低延迟给人留下深刻印象。
♦MDILink GMSL2 支持TSN 标准 IEEE1588 802.1AS-2020 (gPTP)，可在车辆中实现高精度时间同步和时间戳。
♦您可以在GMSL2 TAP版本、GMSL2 4EP、GMSL2 4EP三种 GMSL 变体之间进行选择。
关于FPDLink Ⅲ
♦FPD-Link III 是专为传输来自摄像头、雷达和激光雷达的高分辨率视频数据而设计的接口。
♦结合同轴电缆供电 (PoC)，它非常适合用于汽车环境。与以太网供电 (PoE) 相比，可以实现更长的传输距离。
♦MDILink FPDLink III 支持TSN 标准 IEEE1588 802.1AS-2020 (gPTP)，可在车辆中实现高精度时间同步和时间戳。
关于CSI-2
♦CSI-2接口是用于摄像头传感器与电子控制单元（ECU）直接通信的标准接口。
♦它简化了图像数据传输，使数据能够快速、高效地
产品展示

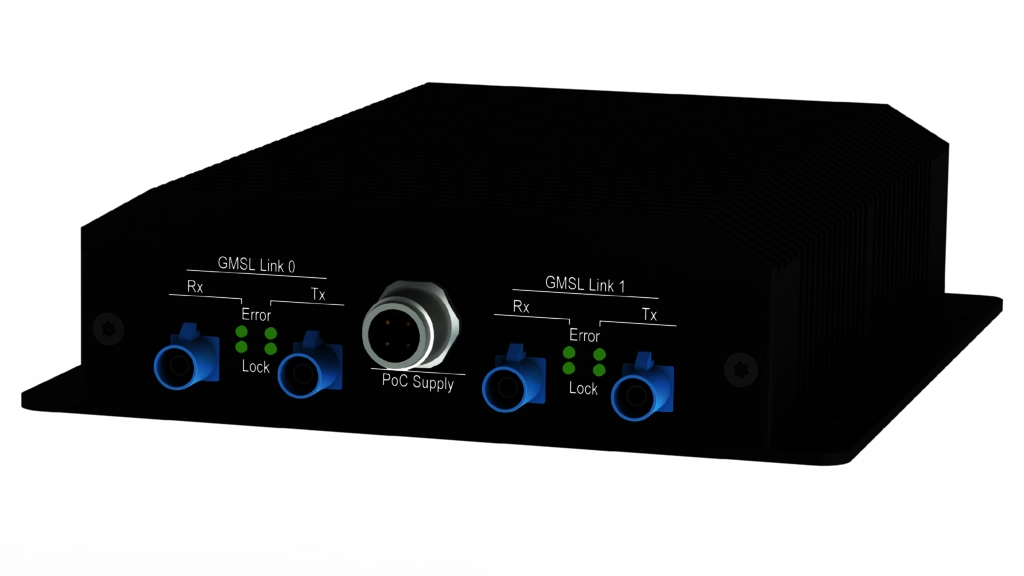

GMSL TAP
GMSL 4EP

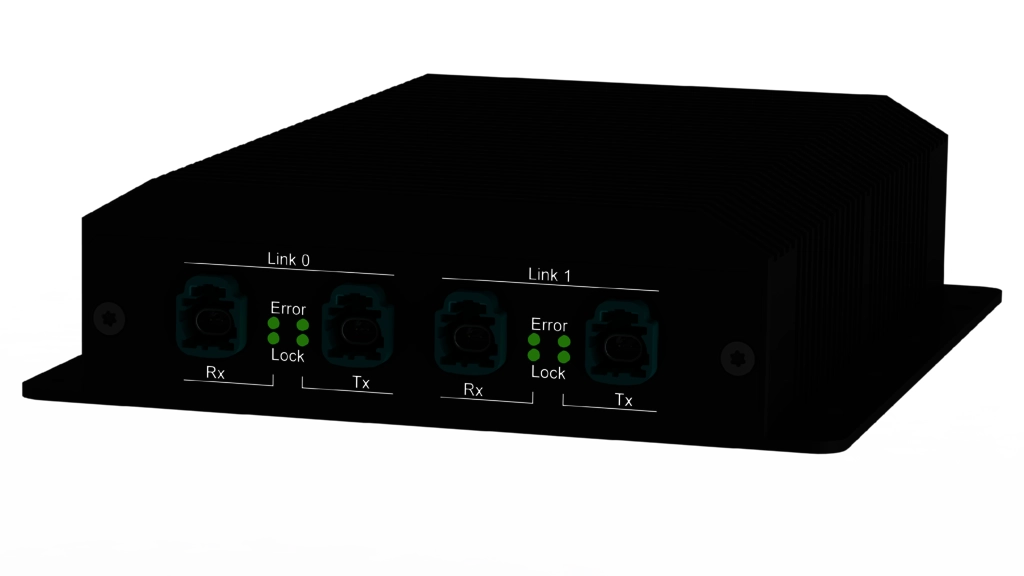

GMSL STP
- 2x GMSL2 输入
- 2x GMSL2 链接输出 (TAP 模式)
- GMSL2 MAX9295A / MAX9296A SerDes
- TAP配置
- 4x GMSL2 信号输入 (RX)
- GMSL2 MAX9296A Deserializer
- 2 x GMSL2双绞线输入
- 2x GMSL2 双绞线 输出(TAP模式)
- GMSL2 MAX9295A / MAX9296A SerDes
- TAP配置

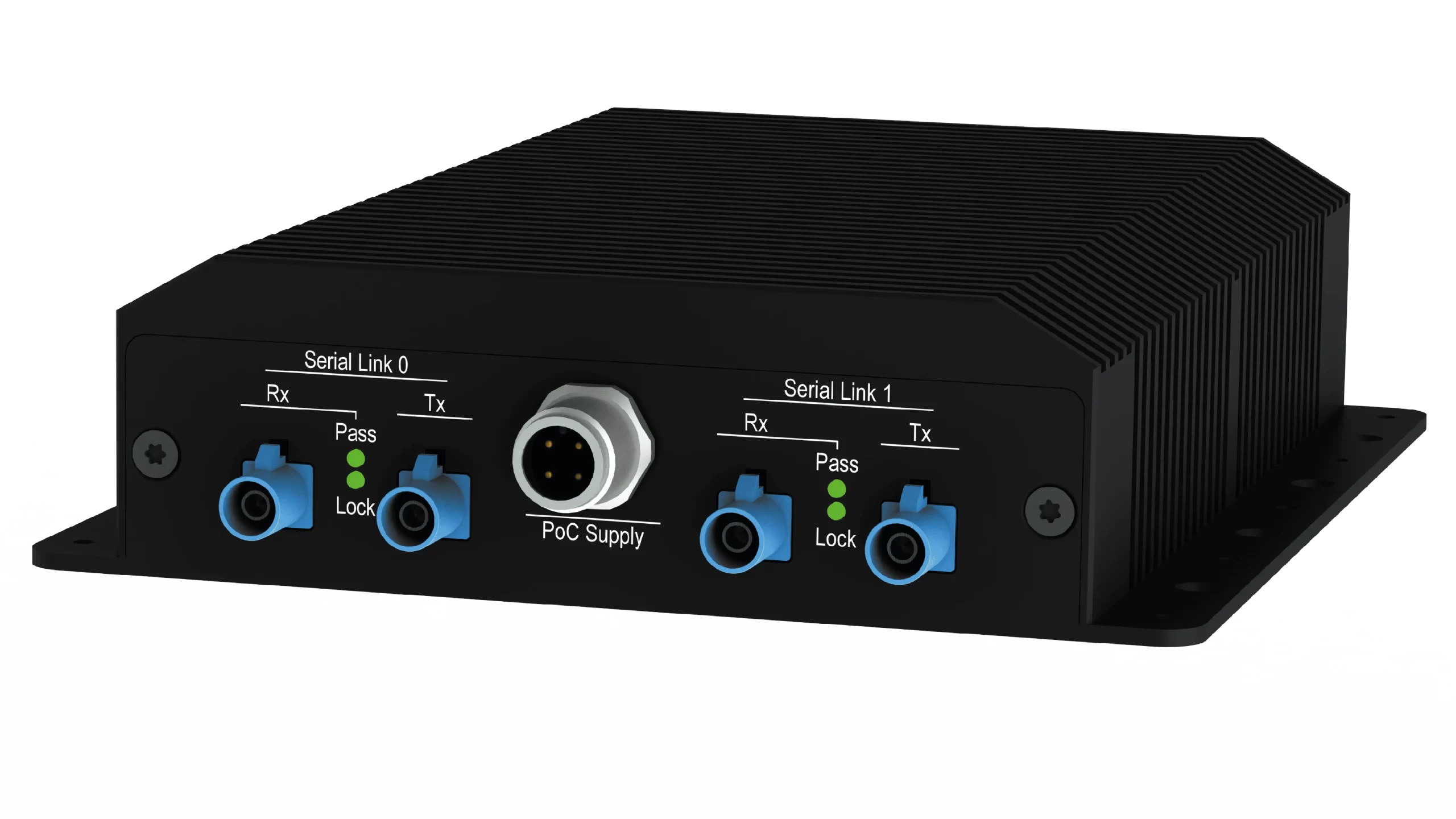

FPDLink Ⅲ
- 2x FPD-Link III输入
- 2x FPD-Link III 输出（TAP 模式）
- SerDes DS90UB954-Q1 / DS90UB953-Q1

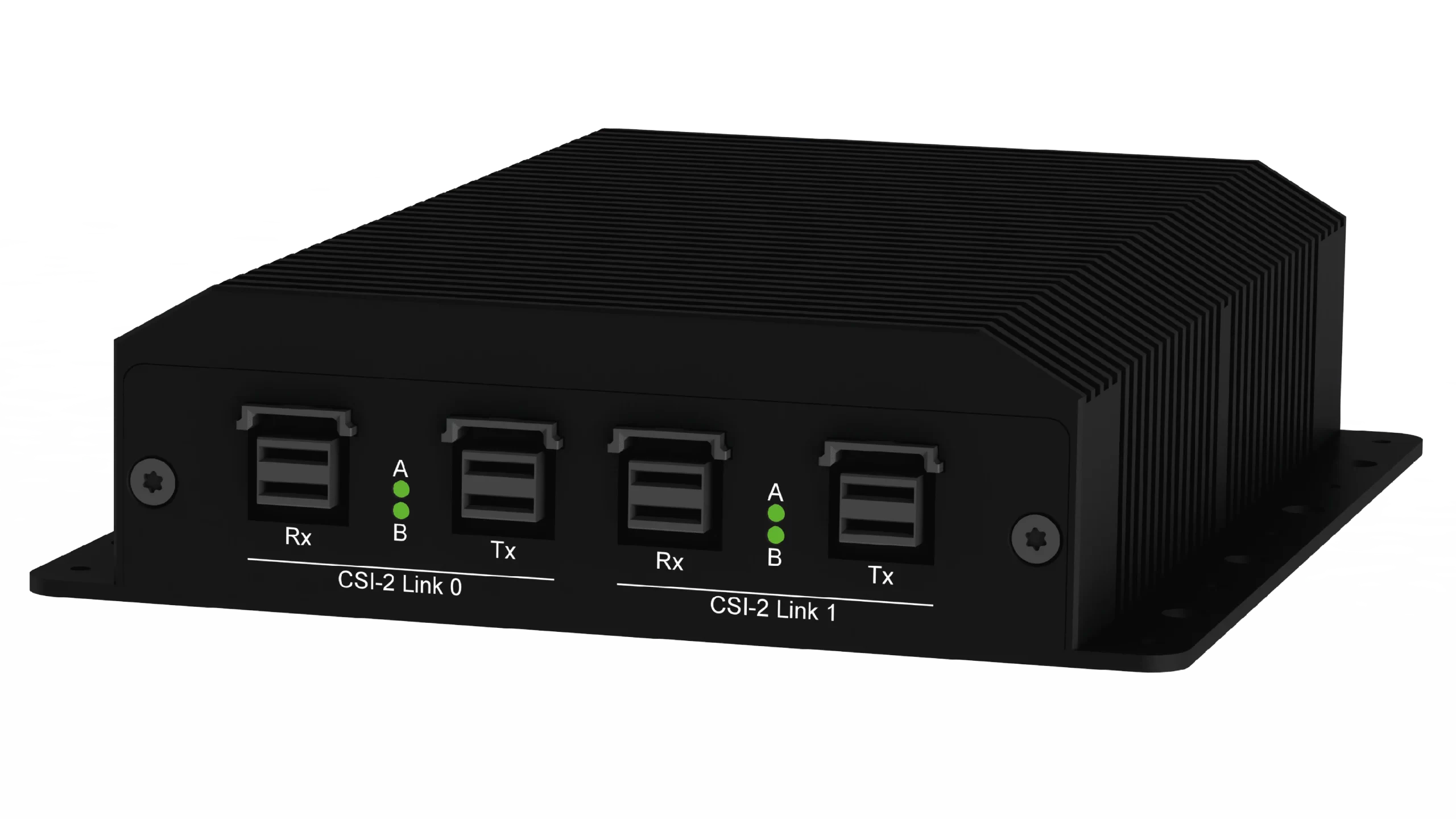

CSI-2 TAP
- 2x CSI2输出（TAP 模式）
- 2x CSI2 Link 输入
- 1GB RAM，64MB Flash
技术规格
连接器规格
- M12以太网连接器用于1GbE/10GbE
- M12MDLink电源连接器，PoC电源
- FAKRA同轴连接器z 编码
电源
- 长×宽×高（mm）：159.7×140×38
- 功耗类型，15w，最大25w
- 外部电源（点火）控制
- PoC外部电源6至15V max，300毫安
环境规格
- 工作温度：-20℃~70℃
- 非工作状态：-40℃~85℃
- 湿度：10%~90%
机械尺寸
- 长×宽×高（mm）：159.7×140×38
- IP20（FAKRA连接器版本）
订货信息
品名 | 型号 | 说明 |
MDILink QX035 GMSL TAP 1GCT1GCT-2 | HK-B21671-MDI-001-0003 | 2x GMSL2 Link TAP to 10GbE |
MDILink QX035 GMSL2 STP 2TP | HK-B21671-MDI-001-0007 | 2x GMSL2 STP Link dual TAP to 10GbE |
MDILink QX035 FPDLink Ⅲ 1FCT1FCT-2 | HK-B21671-MDI-001-0002 | 2x FPD-Link Ⅲ to 10GbE |
MDILink QX035 CSI2 TAP 1CCT1CCT-2 | HK-B21671-MDI-001-0004 | 2x CSI2 TAP to 2 x 10GbE |
