QX550
PSB
康谋作为 b‑plus 合作伙伴，获得众多车企客户信赖

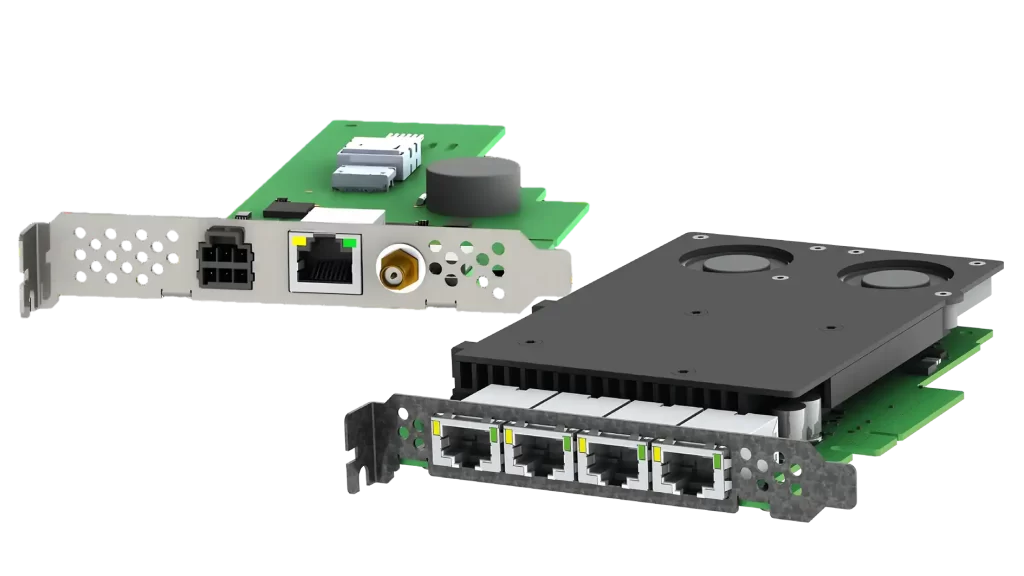

QX550 高精度时间同步板卡
全面满足高速数据传输、高精度时间同步与灵活时间源同步需求
多接口高速传输： 配备四个10GBASE-T接口，基于双Intel X550AT2以太网控制器，为数据中心和工业自动化提供高速稳定的数据传输能力。
高精度时间同步： 支持IEEE1588v2 (PTP) 和 802.1AS-2020 (gPTP) 时间同步协议，确保网络设备间实现高精度的时间同步。
同步选项灵活： ：通过Ublox GPS模块和PPS输入/输出，QX550能够与外部时间源或内部设备进行精确同步，增强网络时间同步的可靠性和灵活性。
产品优势
纳秒级同步精度
采用硬件时间同步方案，(g)PTP同步精度最高可达100纳秒
多系统无缝兼容
4个10GBASE-T接口，与不同系统环境无缝集成，实现跨平台时间同步
宽温稳定运行
工作温度覆盖-10℃~+60℃，存储温度-45℃~+85℃，适应严苛环境
高效多板卡同步
PSB最多可与4块QX550板卡同步，支持16个接口
配套XTSS软件
支持CTSS和PTSS，硬件同步所有以太网接口时钟，即插即用，灵活配置
产品名称 | QX550 | PSB |
 |  | |
PC接口 | PCIe 3.0 x8 | OCuLink x4 电缆至QX550主站 |
以太网接口 | 4x 10GBase-T | 1x 1000BASE-T 主/从 |
GPS信号源 | – | U-blox Neo-M8 GPS 模块 |
外部时间信号源 | – | RS-232 / NMEA / PPS 输入 |
PPS分配 | QX550 主控器：3x 内部 | 1x 外部（PPS 输出） |
功耗 | 25 W | 5 W |
冷却方式 | 主动式，风扇控制 | 被动式 |
尺寸 | 126.09mm (W) x172.29mm (D) x21.59mm (H) | 120.74mm (W) x172.29mm (D) x21.59mm (H) |
重量 | 净重 320 g | 净重 80 g |
工作温度 | -10 °C ~ +60 °C | |
存储温度 | -45 °C ~ +85 °C | |
相对空气湿度 | 工作温度内 90% 无冷凝 | |
认证 | CE，RoHS，REACH | |
配套软件
通过软件与硬件的集成形成一个时域，实现整个系统高精度时间同步
XTSS 时间同步软件具有广泛的可配置性、即插即用能力和高精确度。用户可以根据自己的具体需求灵活配置，无缝集成到现有系统中，并依靠其精确的时间同步功能实现各种应用。
- 集群时间同步(CTSS)：通过IEEE 1588v2 (PTP) 或是IEEE 802.1AS-2020 (gPTP)进行授时
- 平台时间同步(PTSS)；通过硬件机制同步所有以太网接口的时钟，即所有以太网都将具有相同的晶振时间
