物理级传感器仿真：破解自动驾驶长尾场景验证难题
自动驾驶研发面临"长尾效应"的终极挑战：海量边缘场景需要近乎无限的测试里程。仿真测试虽已成为行业共识，但其真实度仍存根本性质疑——当多数平台仍停留在视觉逼真层面时，感知算法的低阶数据处理和鲁棒性测试已触及验证天花板。
其实，真正的物理级仿真必须从数据源头出发：从光子穿透镜头到电信号转换，从激光能量分布到多回波散射，每一个物理环节都会直接影响算法在现实世界中的表现。
基于此，本文将深入解析摄像头与激光雷达的物理建模机制，并解读2025新兴标准ASAM OpenMATERIAL 3D，从而探讨如何为高可信度仿真提供关键基础的问题！
一、镜头模型的光学物理建模
传统的摄像头仿真，其终点往往是一张“干净”的RGB图像。这对于高级规划控制算法或许足够，但对于依赖图像原始信息的感知算法开发者而言，这无异于在精装修的样板间里测试建筑结构。他们真正需要的，是模拟从光子穿过复杂镜头组，到CMOS传感器输出原始电信号的全过程。

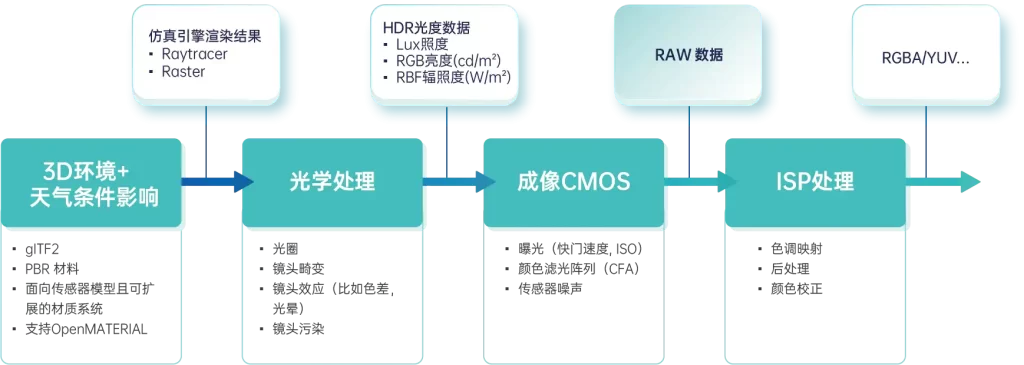

图1：完整相机模型仿真工具链
【畸变原理与参数化建模】
现代车载广角／鱼眼镜头的非线性失真很难靠针孔模型捕捉。这种畸变始于镜片的设计：曲率、镜间距离、材料折射率、涂层结构等都会造成光线偏折与映射失真。
高保真建模路径：
- 畸变函数：（如 fisheye、Mei、F‑Theta、EUCM 等）源自具体镜头标定，能描述像素偏移
- 多项式系数模型：捕捉畸变随径向变化的非线性，用于语言和超广角镜头
- LUT（查找表）方式：直接复刻真实标定点映射，将任意复杂畸变精准还原
技术意义：光学还原误差的减少将会直接提升后续曝光、噪声叠加的物理建模可信度，还能从光学角度模拟不同的镜头效应。
二、CMOS传感器光电仿真
1）光电转换与噪声建模
相机 RAW 输出用户关注的是两个关键过程：
- Quantum Efficiency（QE）：光子转化为电子的效率
- Conversion Gain：每个电子转换成输出电压的增益
从辐射曝光到电压的转换公式可表示为： photon_energy=(h⋅c) / λ
其中：
- h：普朗克常数
- c：光速m/s
- λ：RGB各通道的波长，以m为单位
radiant_exposure_to_voltage=（pixel_size2）/ photon_energy x quantum_efficiency x conversion_gain
其中：
- radiant_exposure_to_voltage：表示将辐照度（光能量密度）转换为电压信号的转换因子，单位通常是伏特每单位辐照度
- pixel_size：像素的边长单位通常是米（m）。这里用平方表示像素面积，即 pixel_size2pixel_size2，表示单个像素接收光子的有效面积
- photon_energy：单个光子的能量，单位是焦耳（J）。由公式 h⋅cλλh⋅c 计算，其中 hh 是普朗克常数，cc 是光速，λλ 是光的波长
- quantum_efficiency：量子效率，表示入射光子被探测器转换为电子的效率，通常是一个小于1的无量纲数
- conversion_gain：转换增益，表示电子信号转换为电压信号的增益，单位通常是伏特/电子（V/electron）
同时考虑：
- Shot Noise（光子噪声）：自然量子过程下的统计波动
- Read Noise（读出噪声）：来自电路本身的不确定性
- ADC 量化误差：由电压摆幅与位数决定

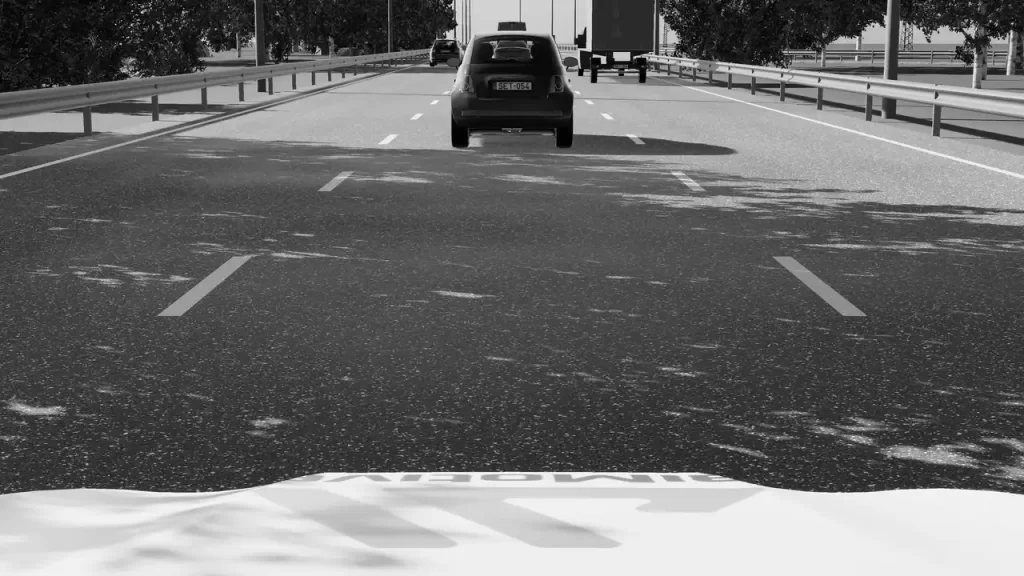

图2：8bit CFA Bayer（预处理）
2）非线性响应与增益控制
模拟域增益与数字域增益、PWL 非线性函数可让模型真实复现 CMOS 增益压缩、饱和与拉伸特性。
价值亮点：算法开发者不再用“拟真滤镜”，而是直接在复刻硬件真实响应的“数据源”上验证性能，真实评估弱光、过曝下的鲁棒性。
三、LiDAR 建模：高斯射线与物理衰减
1）光束结构与多回波
真实 LiDAR 发出的激光是包含能量分布的高斯光束，而非理想“无宽度射线”。通过参数化：
- Beam divergence 控制光束发散角
- Beam sampling density 决定光斑内采样次数
- 高斯能量分布可模拟光斑中心与边缘的能量差异
- Secondary Returns 模拟光束穿透薄物体或发生多次反射后的回波情形

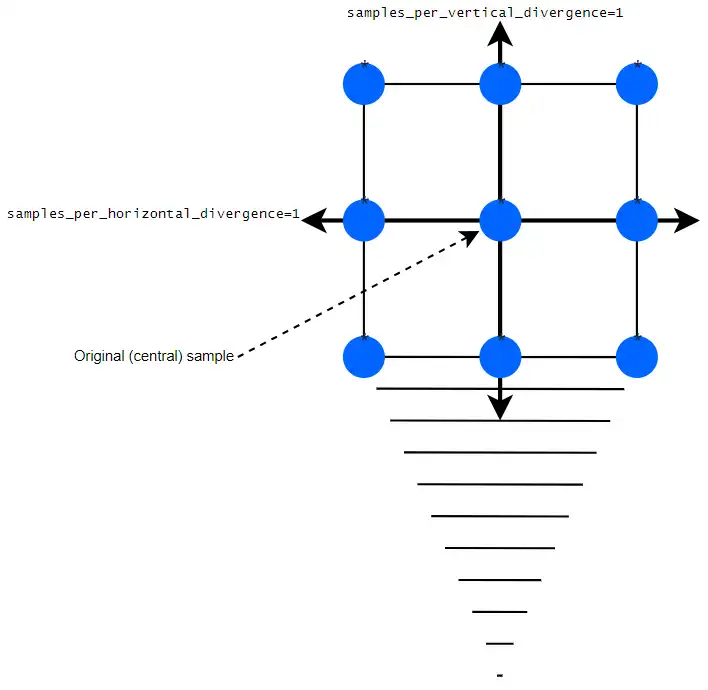

图3：在发射角范围内进行指定数量的采样
核心优势：这种建模方式，使得仿真器能够更精确地模拟物体边缘的探测效果、小目标的漏检概率，以及由单次发射脉冲击中不同距离物体而产生的多重回波。这对于依赖点云密度和回波信息的聚类、分割算法的验证，具有不可替代的价值。
2）大气与天气中的物理衰减
激光在雨雾雪中传播时会经历：
- 大气消光（Extinction）：受可见度、Mie 散射、水滴大小和雷雨强度控制
- 多模态散射：粒径分布影响波长选择，对 905nm 或 1550nm 波段影响不同
- 点云强度、范围测量误差：由上述物理机制驱动，而非随机丢弃
核心优势：可输出“雨天 50mm/h 下探测 80m、反射率 10% 行人的概率为 X%”这类量化结论，是生成鲁棒性验证报告的关键。

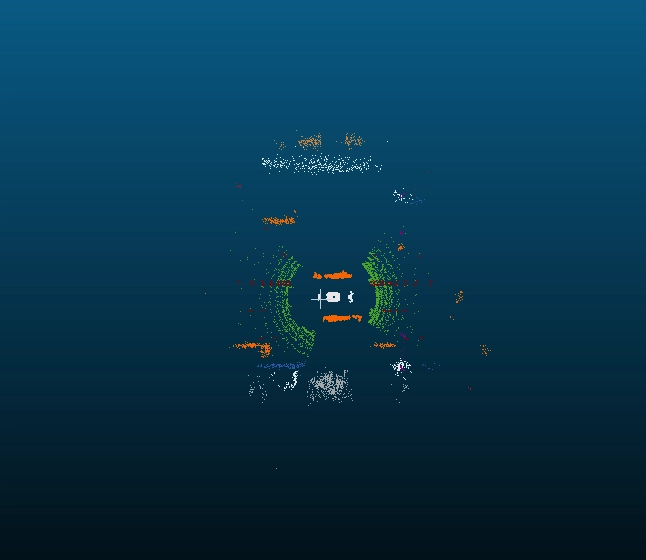

雨天 30mm/h 积水覆盖率90%

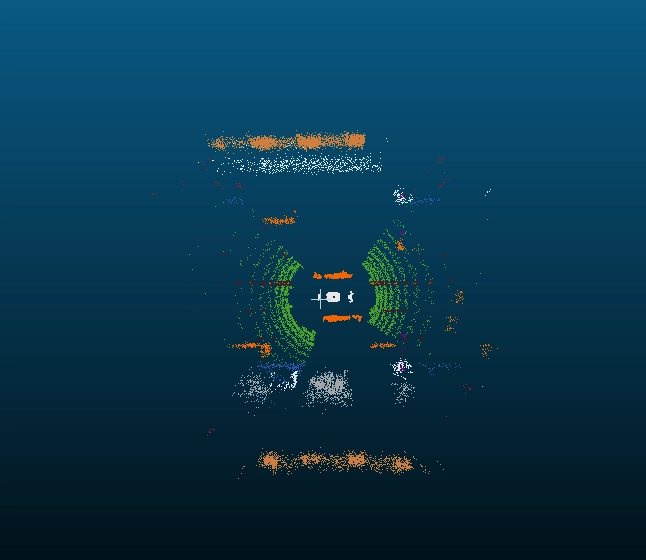

雨天 15mm/h 积水覆盖率45%

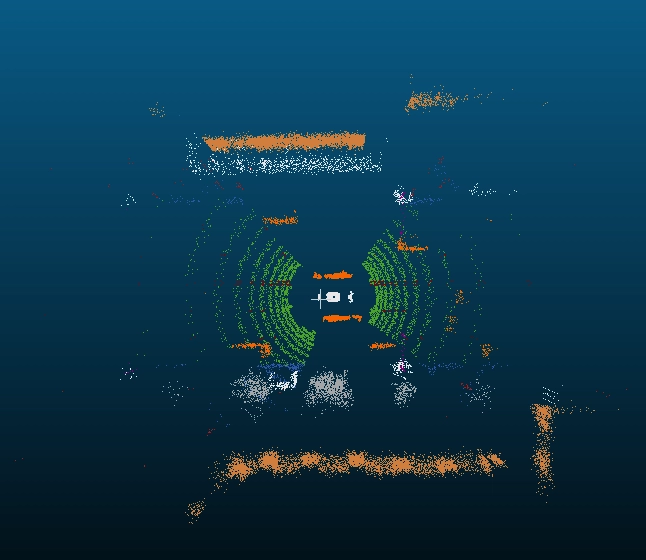

雨天 4mm/h 积水覆盖率25%
四、ASAM OpenMATERIAL 3D新标准
【精准材料属性的行业统一标准】
ASAM于2025年3月发布的 OpenMATERIAL 3D，专注定义环境中物体的真实物理属性：折射率、粗糙度、BRDF 查找表、材质密度等。
其优势包括：
- 跨平台协同建模：格式通用，支持 ASAM OpenDRIVE、OpenSCENARIO、OSI 等
- 适用于感知仿真：雷达、摄像头、LiDAR 均可引用同一材质库
- 动态结构兼容：支持如车轮等运动部件的层次结构定义
