引言
乘用车拖车场景正随着房车经济、户外出行与商用转运的兴起而快速增长。牵引车与挂车经球铰连接，构成典型的铰接多体系统；该系统在制动、转向等工况下会产生强耦合的横摆—侧倾动力学行为，并显著改变感知—决策系统的输入分布。
乘用车-拖车系统通常采用 Tractor-Trailer 建模框架：牵引车具备横摆与侧倾自由度，挂车经球铰与牵引车连接，并引入挂车铰接角及其衍生自由度。系统总自由度随挂车数量与结构（单轴/双轴、A 字架/球铰）而变，整体呈现强非线性与时变耦合特征。
然而在工程实践中，这个系统仍存在多重典型动力学失稳风险：
- • 拖车摆振：高速行驶或受转向、路面激励触发时，挂车出现横向摆振，若未被抑制可演变为失稳；拖车稳定控制（TSC）通常通过对牵引车单侧制动或挂车干预予以遏制；
- • 制动俯仰与载荷转移：制动时挂车通过牵引点向牵引车施加纵横向力与俯仰力矩，改变轴荷分配；
- • 折叠失稳：极端工况下挂车推动牵引车导致夹角失控，是多体动力学仿真的重点校核对象。
从验证视角看，全球主要汽车法规体系（如欧盟通用安全法规 GSR、UNECE 法规及 Euro NCAP 评测框架）已将拖车稳定控制（Trailer Stability Control, TSC）等“带拖车”工况纳入 ADAS 验证范畴；主机厂亦需在量产前评估挂载状态下的制动与侧倾边界。因此，高保真地复现拖车耦合工况，已成为整车验证与自动驾驶仿真中不可回避的技术环节。
康谋aiSim是一款高保真自动驾驶与车辆动力学仿真平台，也是全球首个获得 ISO 26262 ASIL‑D 认证的智驾仿真工具。该平台已构建起从拖车钩资产建模、耦合装配到牵引动力学验证的完整技术链路。
一、aiSim拖车耦合仿真能力架构
aiSim对拖车场景的支撑由相互衔接的技术环节构成，其核心在于：在资产层实现连接机构的精确还原，在动力学层实现铰接运动的真实复现。
1、拖车钩资产现状与可扩展机制
需明确的是，aiSim平台当前未预置任何原生拖车钩资产。然而，aiSim采用开放式资产架构，支持对外部车辆模型进行二次建模与资产扩展，从而为其增补任意类型的拖车钩连接机构。该能力的工程落地需满足以下前提条件：提供目标拖车钩的工程图纸，以及其在整车坐标系下的安装基准与定位参数，包括安装面位置、牵引方向、中线偏移量等。
在满足上述条件的前提下，康谋可提供专业建模服务，由康谋专业团队完成从工程图纸到高保真拖车仿真资产的转化，能够将平台能力延伸至完整的拖车耦合仿真，同时保障底层仿真与动力学框架的一致性。
2、拖车资产现状
aiSim平台在拖车资产方面提供了体系化的内置资源与灵活的外部扩展能力，为包含挂车场景的自动驾驶仿真测试奠定了坚实的模型基础。
aiSim平台在拖车资产方面提供了体系化的内置资源与灵活的外部扩展能力，为包含挂车场景的自动驾驶仿真测试奠定了坚实的模型基础。

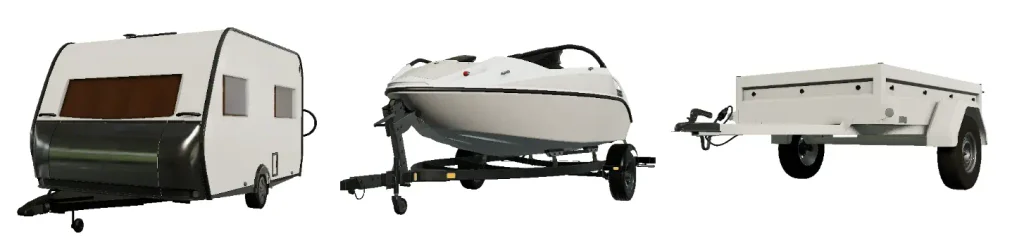

丰富的内置拖车资产库： aiSim中球铰接拖车类型覆盖了房车、拖船以及通用平板拖车等多种常见构型。上述资产不仅具备高保真的三维几何与纹理细节，更可关联拖车动力学模型，支持牵引车辆-挂车组合的横向稳定性、侧倾与俯仰等动态特性的仿真。
开放的外部资产导入与定制：当内置资产无法完全覆盖特定测试需求时，平台提供了完善的自定义资产导入通道。用户可通过 aiSim专有的Unreal Editor插件（基于Unreal 5引擎）导入并定制外部3D模型。平台原生支持 FBX、glTF2 等主流工业3D格式，用户可将自行建模或第三方来源的拖车模型导入编辑器，完成车轮定位器、挂接点、反光面等关键物理与感知属性的配置后，即可将其转换为可在仿真环境中运行的完整拖车资产。
3、仿真环境与工况边界
在自动驾驶系统的开发与验证中，环境感知的鲁棒性与决策规划的安全性高度依赖于测试场景的覆盖广度与极端工况的复现精度。aiSim 仿真平台在气象与道路环境维度提供了系统级、可量化的建模能力，具体体现在以下层面：
全谱系气象条件模拟：平台原生支持暴雨、暴雪、大雾、强光照（晴天及逆光） 等多类天气现象的物理级渲染与传感器效应仿真。其中，雨雪雾不仅呈现视觉遮挡效果，更可耦合激光雷达、毫米波雷达、摄像头等传感器的物理衰减模型（如雨滴散射、雪花回波干扰、雾气消光系数变化），使感知算法在虚拟环境中获得的信号退化特征与真实道路测试具有高度统计一致性，从而支撑感知模块的泛化性评估与失效边界挖掘。
道路表面状态与标记退化建模：除天气外，平台可配置道路附着条件、车道线磨损与模糊、路面标牌褪色或污损等场景。此类配置不仅改变视觉纹理，还可联动场景路面参数（如轮胎-路面摩擦系数调整），使低附着系数路面下的横向稳定性控制、紧急制动避障等边界工况得以稳定、可重复地触发与复现，为规控算法提供闭环测试环境。
工况边界的可控复现与批量化测试：依托参数化场景编排能力，上述气象与道路条件可以确定性方式注入连续测试循环。这种“边界工况可编程、环境干扰可量化”的特性，有效弥补了实车测试中极端天气可遇不可求、道路状态不可控的短板。
4、能力支点
aiSim 实现高精度拖车耦合仿真，依托六大核心能力支点完成从资产构建到工况验证的全链路支撑：
高保真资产建模：依据真实工程尺寸构建拖车钩资产，并以球心为基准精确定位，保证连接点几何零偏差；
车辆—拖车耦合装配：拖车钩精准绑定至车身坐标系，牵引方向与车辆中线自动对齐，挂载姿态与实车一致；

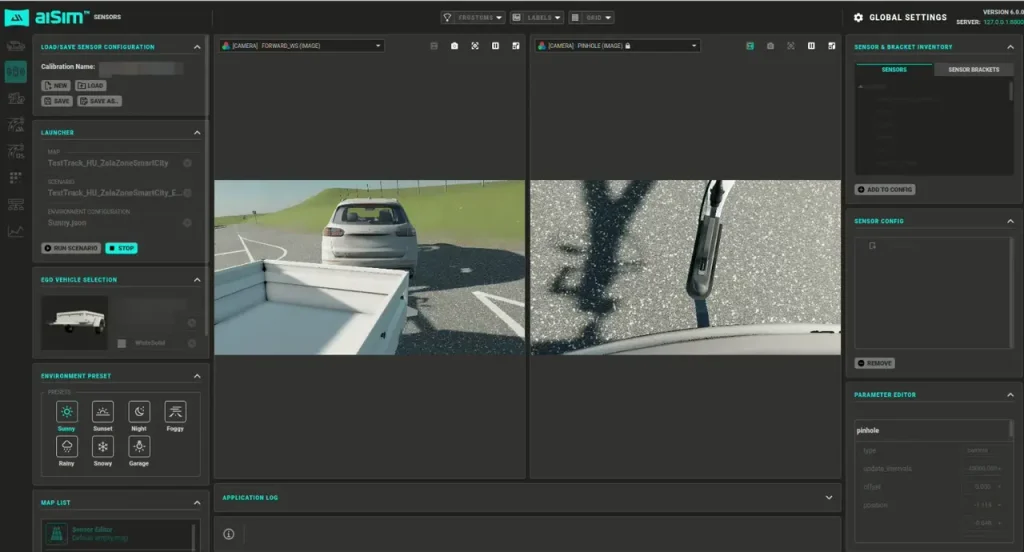

耦合仿真：基于Tractor-Trailer牵引模型，精确配置牵引原点与旋转中心，真实复现铰接运动学；
开放资产工具链：支持Blender自由建模、UE动力学参数编辑与aiSim仿真集成，接口开放、按需扩展；
多工况验证：拖挂稳定性、带拖车 ADAS（AEB / LKA），以及多气象与道路条件等边界工况均可复现；
辅助建模能力：结构化部件可由 AI 辅助脚本化生成，降低高保真资产的构建门槛与周期。
牵引原点即挂车运动时的旋转中心；唯有正确配置，旋转中心方可落位于二者真实连接处，拖车运动仿真的准确性方可信赖。该参数构成aiSim拖车仿真的核心标定项。
5、从几何建模到物理验证的闭环
在aiSim中，拖车能力并非孤立的可视化模型，而是一条完整的技术闭环：
- • 资产构建：依工程尺寸生成拖车钩与挂车模型；
- • 耦合装配：绑定车身坐标系、对齐牵引方向；
- • 动力学定义：设定质量、惯量与牵引原点；
- • 场景仿真：注入制动 / 转向 / 边界工况；
- • 量化验证：输出稳定性与安全性指标。
二、需求方视角的应用价值
依托aiSim完整的拖车仿真技术链路，不同类型需求方均可在拖挂场景开发、验证与研究过程中获得差异化落地价值，全方位提升拖挂工况的研发与测试效率。
主机厂：验证前移，无需等待实车与拖挂样件，即可于仿真中评估拖挂稳定性、制动与 ADAS 带拖车表现，缩短验证周期、降低试错成本；
改装企业：按需定制，任意车型与拖钩形式均可快速构建并校核挂载姿态与兼容性，将经验驱动的开发转化为可复现流程；
科研与教学：开放可复现，开放工具链结合脚本化资产，使研究者聚焦于控制算法与物理建模本身；
算法团队：数据闭环，带拖车的感知—决策数据可于仿真中大规模生成，直接支撑自动驾驶模型训练与回归测试；
三、结论
高保真拖车仿真的关键，不在于仿真平台预置资产的多寡，而在于其资产架构的开放程度。aiSim以开放式资产体系、标准化模型接口与可配置的牵引动力学框架，将拖挂这类“非标但高频”的场景，转化为需求方可自主掌控的仿真能力。平台原生拖车钩资产虽为空白，但凭借二次建模机制均可实现任意类型拖车钩的仿真支持。
对于需在量产前验证拖挂安全的主机厂、期望快速交付定制方案的改装企业，以及致力于构建可重复实验环境的科研团队而言，aiSim已具备将车辆—拖车耦合系统完整仿真的能力。
康谋可提供完整拖车仿真资产建模服务，客户提供拖车钩工程图纸、整车坐标系下安装基准与定位参数后，由康谋专业团队完成从工程图纸解析到高保真拖车仿真资产的落地交付，保障资产与 aiSim 底层动力学框架无缝兼容，完整支撑拖车摆振、折叠失稳、TSC 拖车稳定控制等工况的 SiL/HiL 仿真验证工作，帮助客户跳过自建建模能力的周期投入，快速完成拖挂相关 ADAS 功能与法规场景的测试验证。
